MC系列顎式破碎機

MC系列顎式破碎機均采用創新模塊化設計、無焊接的框架結構，因而賦予設備較大的抗疲勞性、穩定的可靠性和多種安裝方式。得益于精確平衡的整體結構，MC系列顎式破碎機安裝簡便且經濟。配合使用特殊的優質鑄件組件和耐久的磨損部件，賦予其卓越的適用性、杰出的經濟性和更低的噸運行成本。

聯系我們

客服熱線 0512-80606568

產品詳情

▌技術參數表

參數	MC800	MC960	MC1000	MC1060	MC1100	MC1200	MC1300	MC1500	MC1600	MC2000
給料口寬度	800	930	1000	1060	1100	1200	1300	1400	1600	2000
給料口深度	510	580	760	700	850	870	1000	1200	1200	1500
破碎機自重	7670	10150	20060	15650	25800	27990	40150	51200	76500	146500
功率	75	90	110	110	160	160	160	200	250	400
轉速	350	330	260	280	230	230	220	220	220	200
生產能力（t/h）	50-320	102-375	130-525	150-495	170-595	175-540	268-826	335-865	430-1135	625-1425

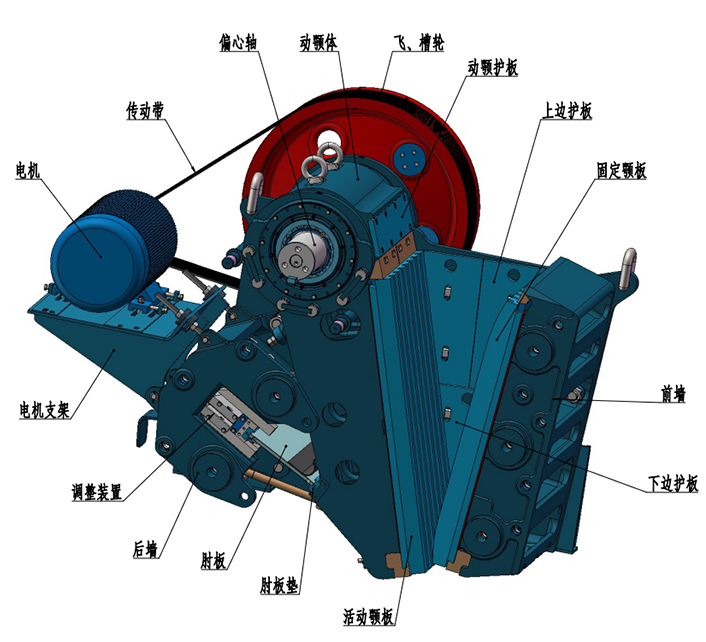

▌產品剖面圖

MC系列顎式破碎機

▌產品特點

機械性能穩定可靠	工藝性能卓越穩定
優秀的材質性能	更好的給料能力
精密嚴格的制造加工	大傾角破碎腔保證設備最大咬合力
更高更穩定的質量	更大的轉動慣量以及高效的傳動性能保證強勁破碎壓力
螺栓錨固，拼接結構，更加簡單的運輸要求

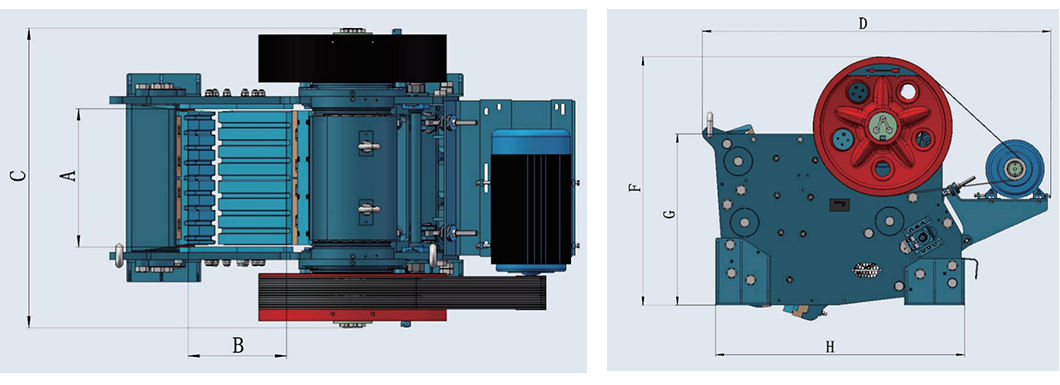

▌外形尺寸圖

MC 系列顎式破碎機外觀尺寸圖

▌產品尺寸表

產品尺寸	MC800	MC960	MC1000	MC1060	MC1100	MC1200	MC1300	MC1500	MC1600	MC2000
A	800	930	1000	1060	1100	1200	1300	1400	1600	2000
B	510	580	760	700	820	870	1000	1200	1200	1500
C	1526	1755	2420	2030	2385	2600	2750	3020	3700	4040
D	2577	2880	3670	3320	3770	3680	4595	5050	5900	6700
F	1750	1460	2490	2005	2750	2225	2470	3005	3750	4465
G	1200	755	1700	1135	1940	1472	1670	1995	2650	2800
H	2100	2500	2965	2630	2820	2850	3550	4220	4280	4870

▌生產能力表

產品尺寸	緊邊排料口	生產能力（t/h）
產品尺寸	緊邊排料口	MC800	MC960	MC1000	MC1060	MC1100	MC1200	MC1300	MC1500	MC1600	MC2000
0-60	40	50-70
0-75	50	60-90
0-90	60	75-105	102-130
0-105	70	90-130	120-150	130-192	150-180	170-230	175-245
0-120	80	110-150	135-175	150-205	160-215	185-265	190-275
0-135	90	120-170	155-195	165-225	185-230	215-285	215-300
0-150	100	130-180	165-215	195-260	195-255	235-305	230-320	268-365
0-185	125	165-235	205-265	225-325	245-315	285-375	280-390	320-436	335-465
0-225	150	210-290	260-325	285-365	295-375	335-455	345-470	375-521	395-550	430-605
0-260	175	245-320	305-375	345-455	345-450	375-530	380-540	435-595	450-625	485-680	625-875
0-300	200			400-525	385-495	455-595		485-672	510-710	556-780	705-990
0-340	225							535-748	575-796	610-865	775-1090
0-375	250							595-826	625-865	670-960	855-1210
0-410	275									730-1045	930-1310
0-450	300									805-1135	1010-1425

注: 表中的通過量為有預篩分時的能力, 無預篩分時, 產量增加 10-30%
